晚上9点，一条公告弹出来，让市场把关于先进封装和光互连的碎片，从蓝思科技联手英特尔搞玻璃基板到CPO交换机小量出货，全部串成了一条完整的链条

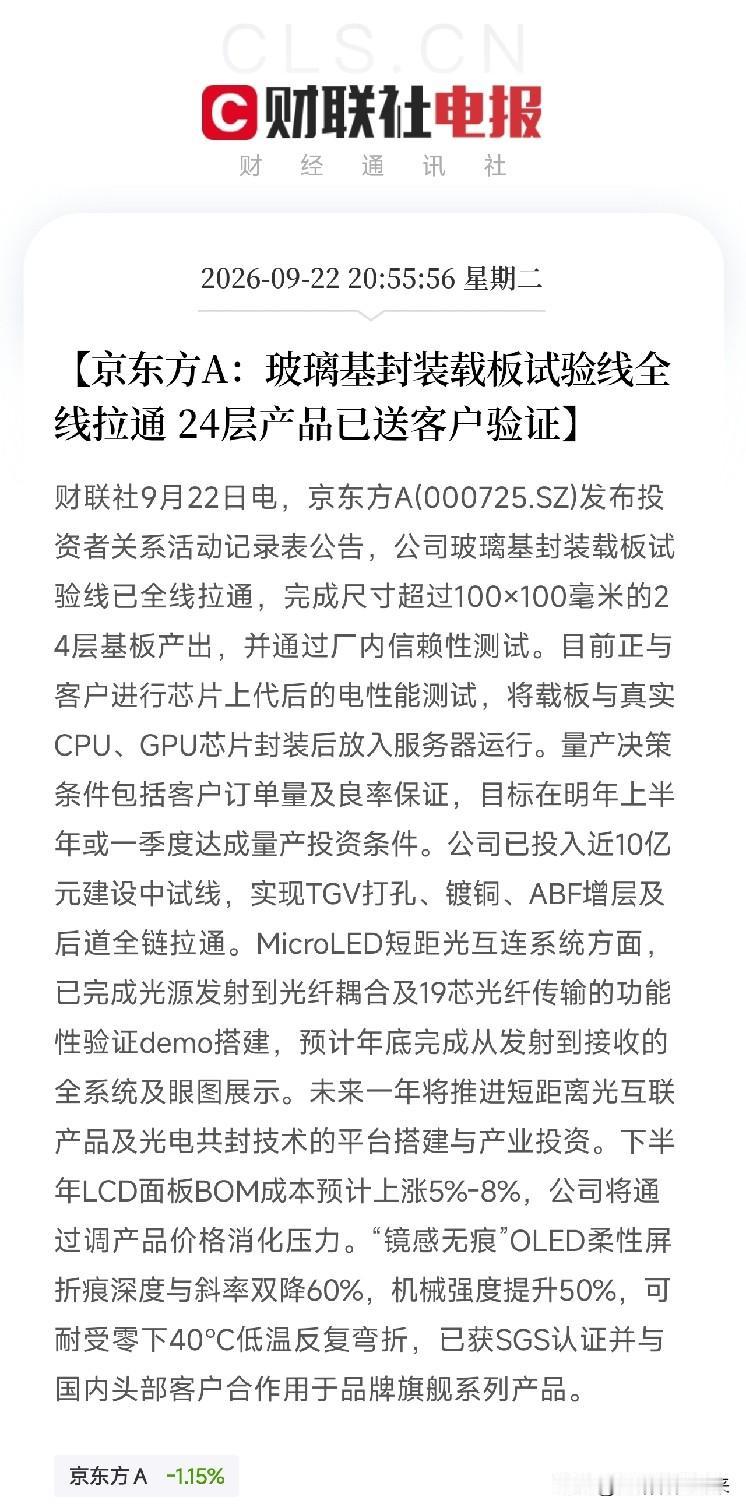

不是芯片，不是模型，而是京东方，这家你印象里只会做电视和手机屏幕的面板巨头，刚刚宣布：玻璃基封装载板试验线全线拉通，24层产品已送客户验证，正在跟真实CPU、GPU芯片封装后放进服务器运行。目标明年上半年达成量产条件。同时，MicroLED短距光互连系统也已完成19芯光纤传输的功能性验证。

那个做屏幕的京东方，正在悄悄变成AI芯片封装和光互连的底层材料商。

这指向了这轮AI算力竞赛的底层，先进封装和光互连。从英伟达机架因PCB工艺延迟，到台积电先进封装产能持续紧张，到蓝思科技联手英特尔攻关TGV玻璃通孔。所有这些信号都在说同一件事：芯片本身的制程微缩正在逼近物理极限，真正的突破口，正在向封装和互连转移。而玻璃基板，凭借其优越的平整度、热稳定性和电学性能，被视为下一代高算力芯片封装的核心材料。京东方用10亿砸出的这条中试线，把TGV打孔、镀铜、ABF增层全链拉通，等于是在给国产先进封装，修一条完全自主可控的材料通道。

更值得琢磨的，是MicroLED光互连。19芯光纤传输、年底完成全系统展示、明年推进光电共封平台。这跟之前长飞空芯光纤、中际旭创1.6T光模块、英伟达CPO交换机，是同一个方向。当数据中心的带宽需求把铜缆逼到极限，光互连就是唯一的出路。而京东方手里攥着MicroLED和显示技术的积累，恰好能在光电共封这个前沿领域，卡住一个独特的位置。

再看它同时公布的两个数据：下半年LCD面板BOM成本预计上涨5%到8%，OLED折叠屏折痕深度降60%、已用于国内头部客户旗舰机。这说明，面板主业在周期修复，折叠屏在技术突破，而先进封装和光互连，是在为下一个十年埋下伏笔。一个公司，三条增长曲线同时在走。

这就是我反复强调的那层逻辑。AI竞赛的下半场，真正的赢家，不是只做一颗芯片的公司，而是那些能把材料、封装、互连这些底层环节全部打通的公司。京东方从屏幕切入，正在向AI算力底座的最深处渗透。

去翻一翻，谁在给京东方的玻璃基板产线供TGV激光钻孔设备，谁在供ABF增层材料，谁又在MicroLED光互连的产业链上卡住了位置。那才是这场面板厂变形记里，真正跟着一起卡位的卖水人。
