台积电把一块废芯片救活了，26年5月14日，新竹，张晓强站在台上，抛出了一句重磅的话：全球首款采用COUPE技术的200Gbps微环调制器，已经启动量产，比特误码率低于一亿分之一。他还打趣说，以前走在路上人人都知道CoWoS，现在要教大家一个更酷的词，叫COUPE。

如果你不了解MRM的过去，你不会觉得这句话有什么了不起，但你如果在了解过这个圈子，你会知道，这句话等于是给一块被判了死刑的芯片翻了案。

微环调制器，原理不复杂，就是让光在一个极小的环形腔里转圈，通过改变折射率来调制光信号。尺寸比传统MZM小一两个数量级，功耗能压到飞焦耳每比特以下。但产业界是不买账的，原因非常简单：这东西太娇气了。

微环的谐振峰对温度极度敏感，温漂大约0.1nm每摄氏度，而DWDM通道间隔可能只有零点几纳米。温度稍微动一下，信号就偏出谐振峰，直接废掉。这还不算最要命的。真正让MRM在产线上变成魔鬼的，是制造精度。微环器件对纳米级工艺公差极度敏感，微小的工艺波动就能让谐振峰偏离标准波长，导致大量芯片直接报废，传统代工模式下晶圆良率常常不足10%。

你想想，流一片晶圆出来，90%以上的都是废品，哪个老板敢下这个订单啊？所以学术界做了十几年，论文发了一堆，产业界始终不买单，结论就一个字：难。

硅光圈子有句话：MRM在实验室里是天使，在产线上是魔鬼。也就是说，它从来不是被MZM打败的，MZM虽然大、虽然费电，但人家皮实、好造、良率高。MRM是好，但问题是没人相信它能量产。

那怎么翻的身？两个人做了两件关键的事。
第一个就是台积电，台积电干的事情说穿了也不复杂，就是用造先进逻辑芯片的精度来造光芯片。3nm级的先进光刻工艺，对纳米级尺寸的控制能力远超传统硅光代工线。制程精度一上来，微环谐振峰的波长一致性就有保障了，废品率自然往下掉。

台积电先进技术业务开发处长袁立本在论坛上透露，COUPE技术可以使系统能效提升4倍、延迟降低10倍，若与封装平台深度整合，能效甚至可提升至10倍、延迟降低20倍。

台积电一开始也是对MRM犹豫的，毕竟光芯片不是他们的主业。但黄仁勋在25年GTC上公开展示基于MRM的1.6T硅光系统时，特别点了MRM的名字，说这是全球首个基于微环调制器的1.6T硅光系统，英伟达的明确站队，才让台积电彻底的下了决心。

第二个是一家你可能没听过名字的公司——光联芯科。

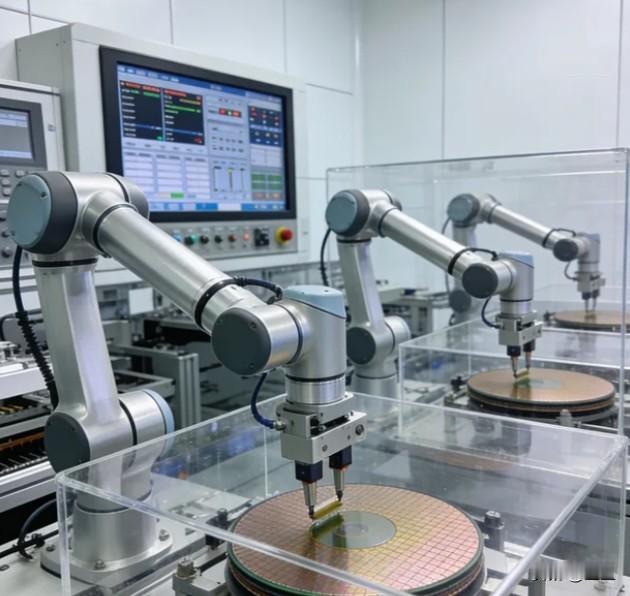

这家公司24年才成立，在北京，创始人叫陈超，他们干了一件更接地气的事，不追求一次流片就100%良率，而是用一台自研的硅光无掩膜可编程光刻机，对已经流出来的晶圆做后期波长修调。

也就是芯片造出来之后，用激光把它“掰”到正确的谐振波长上去。修调误差控制在10皮米以内，单片刻检测、修调、校验全流程只要5小时。修完之后，整片12英寸晶圆的光芯片良率从不足10%直接拉到99%。

这个跨越10%到99%，不是挤牙膏式的小改善，是直接把MRM从实验室珍品变成了可以量产的商品。光联芯科现在99%良率摆在那里，客户主动找上门，这家成立不到两年的公司，26年9月完成近10亿元A+轮融资，估值超过10个亿美元，成了国内OIO赛道首家独角兽。

国内学术界也没闲着，华中科技大学张敏明教授团队联合华为，把单波长MRM调制速率做到600Gb/s，8通道级联总速率达到4.8Tb/s，入选了ECOC 2026的PDP论文，这个会议过去五十年，中国大陆研究机构作为第一单位只发表过十几篇PDP。

4.8Tb/s是什么概念？一根光纤里同时跑八个波长的信号，每个波长单独拎出来都能支撑一个中等规模数据中心的全部带宽。现在回头看，MRM这十年的故事，其实跟MZM没多大关系了。

说句公道话，那些年不看好MRM的产业界人士，判断其实也没错。在一个良率不足10%的器件面前，任何理性的工厂主都会说不的。错的不是他们的判断，是当时的技术条件还配不上MRM的野心。现在条件配上了，那个被骂了十年的废芯片，已经变成了台积电手里最锋利的武器之一。
