台积电2nmGAA工艺翻车？翻车是不存在的，就是同批次同片晶圆中心部分与边缘部分体质差异较大！这就好比一颗树上长的果子大小个体不同、颜色与生熟程度不同！

这种情况中芯片国际N+2同样也会出现同一片晶圆所产芯片个体不同。所产多重曝光7nmFinFET鳍式晶体管会出现体质差异过大，终端厂家通过屏蔽电路的方式所以就衍生出了:9050pro、9050、9035。

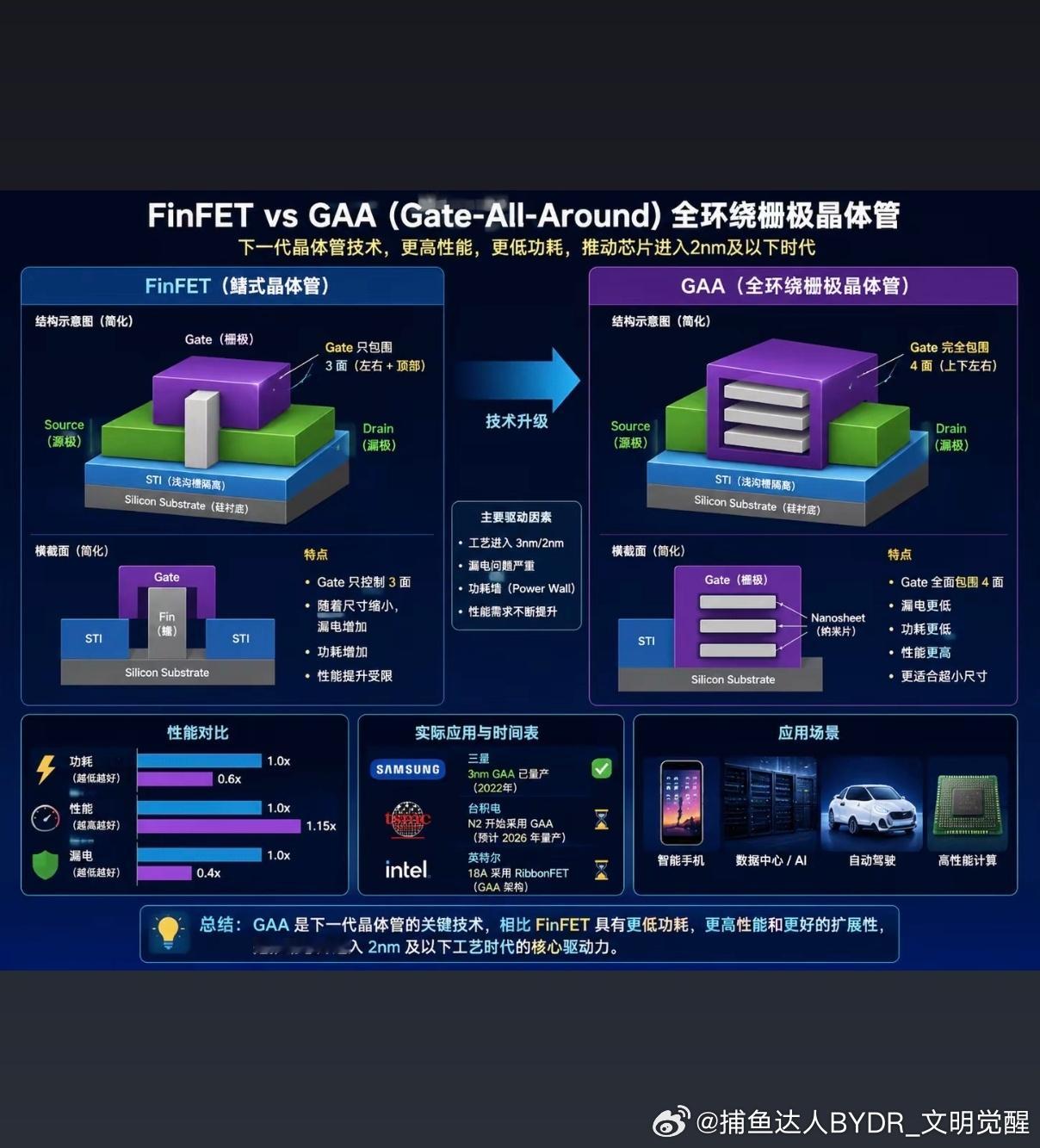

FinFET（7nm/5nm/3nm）：晶体管是一片竖立的硅鳍片，栅极从左、右、上三个面包住它。GAA（台积电N2 2nm）：晶体管是好几层水平叠起来的超薄硅纳米片，栅极把每一层薄片360°全包围。核心差别1. FinFET（3nm/N3、N3p）最成熟！硅鳍是一体成型，厚度、高度相对好控制。哪怕晶圆制造有微小误差，整片晶圆上所有晶体管的性能差距很小。良率爬坡稳定后，同批次芯片体质差异不大，随便挑一颗都能跑到标称频率。

所以玄戒O3就没分pro与标准版，但是还会有些许差异的，好的用在了18fold上，稍差的用在了平板上面！2. GAA纳米片（N2、N2p）其中苹果、英伟达ai芯用的N2工艺，联发科与高通用的改良后的N2p工艺！要做多层堆叠的超薄硅片，还要精准刻蚀掉中间牺牲层，制造工序大幅变多。每一层纳米片的厚度，只要差几个原子层，晶体管的导通电流、漏电就会明显变化。

终端厂家为应对体质差异就衍生出了:A20pro、A20。天机9600pro、9600。骁龙8een6、8en6。

这就是体质分化的来源：同一颗芯片里面，有的大核晶体管做得完美，可以高压高频；有的晶体管纳米片稍微偏厚/偏薄，漏电更大，没法拉高频率。工厂就需要做分bin筛选：- 体质好的：高频版本，给超高端芯片；- 体质一般的：降频、压低电压，做普通版本高端；- 太差的直接报废。

至于网络上带节奏的，一部分是拿了商单贬低同行友商交投名状，一部分是啥都不懂硬蹭热度，还有些只会开箱的玩摄影的你老本行都玩不明白，就不要瞎掺和了！！！

对了，再说一下:N2P（2nm改良版本），N2P对比原版N2，性能+5到10%、功耗降低2-3%、漏电、体质离散做了优化。

注:GAA的制造难度远高于FinFET，因光刻机结构原因做GAA中芯N+2不能解决体质离散麻烦，说白了没有EUV光刻机中芯目前还碰不到GAA工艺。在工艺上GAA属于在晶体管内折叠，比混合键合折叠（两片或多片晶圆叠加）难度高一个量级！！！台积电2nm翻车？
