北京顶点的钓鱼灯，外地粉丝寄来的。
装上电池，灯珠就不停的闪烁，无法开灯和关灯。
拆开后测量电池4.06伏，满电。
这种电筒是单总线控制，电池盒与灯板有三根线，供电和数据，共用地。
对于这种故障，需要先确定是灯板还是电池盒问题。用示波器测量电池盒的中心引脚，这个是KEY数据。按下地部的按键开关后，🈶波形变化，说明电池盒正常。

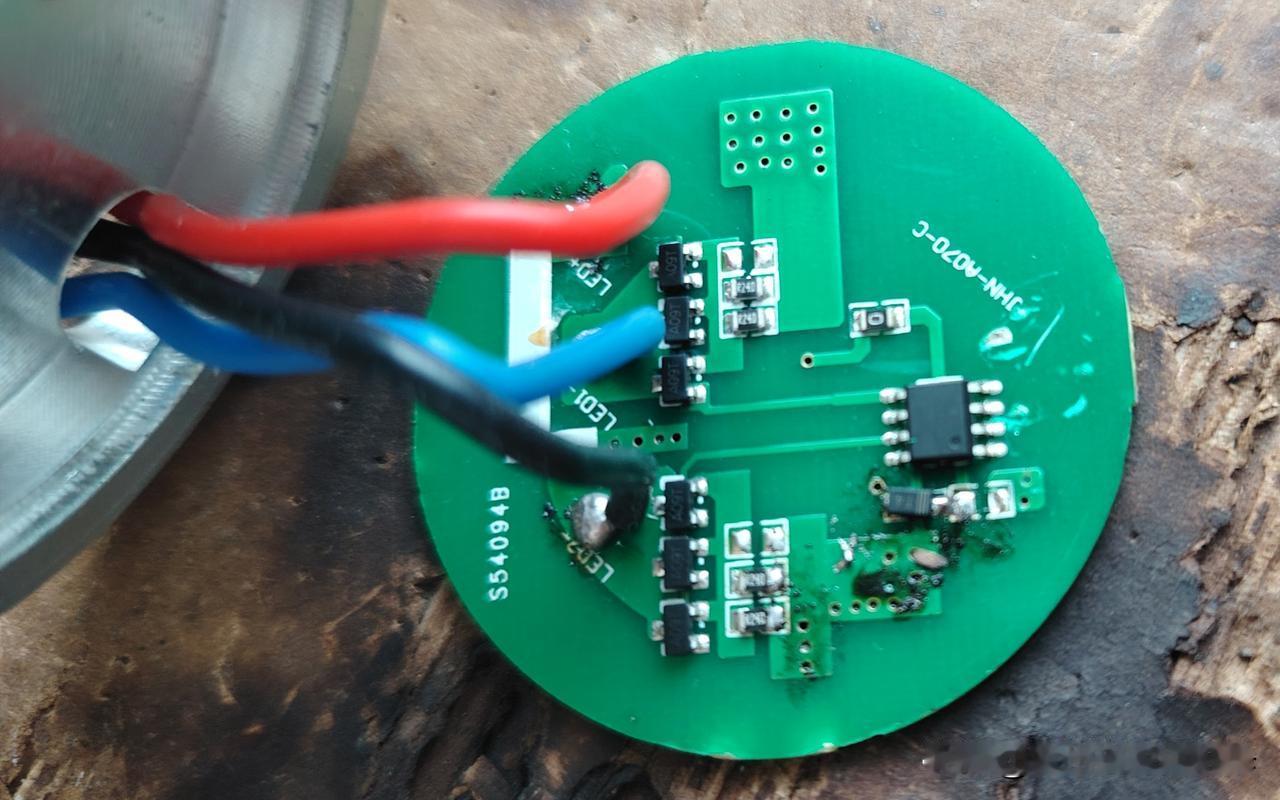

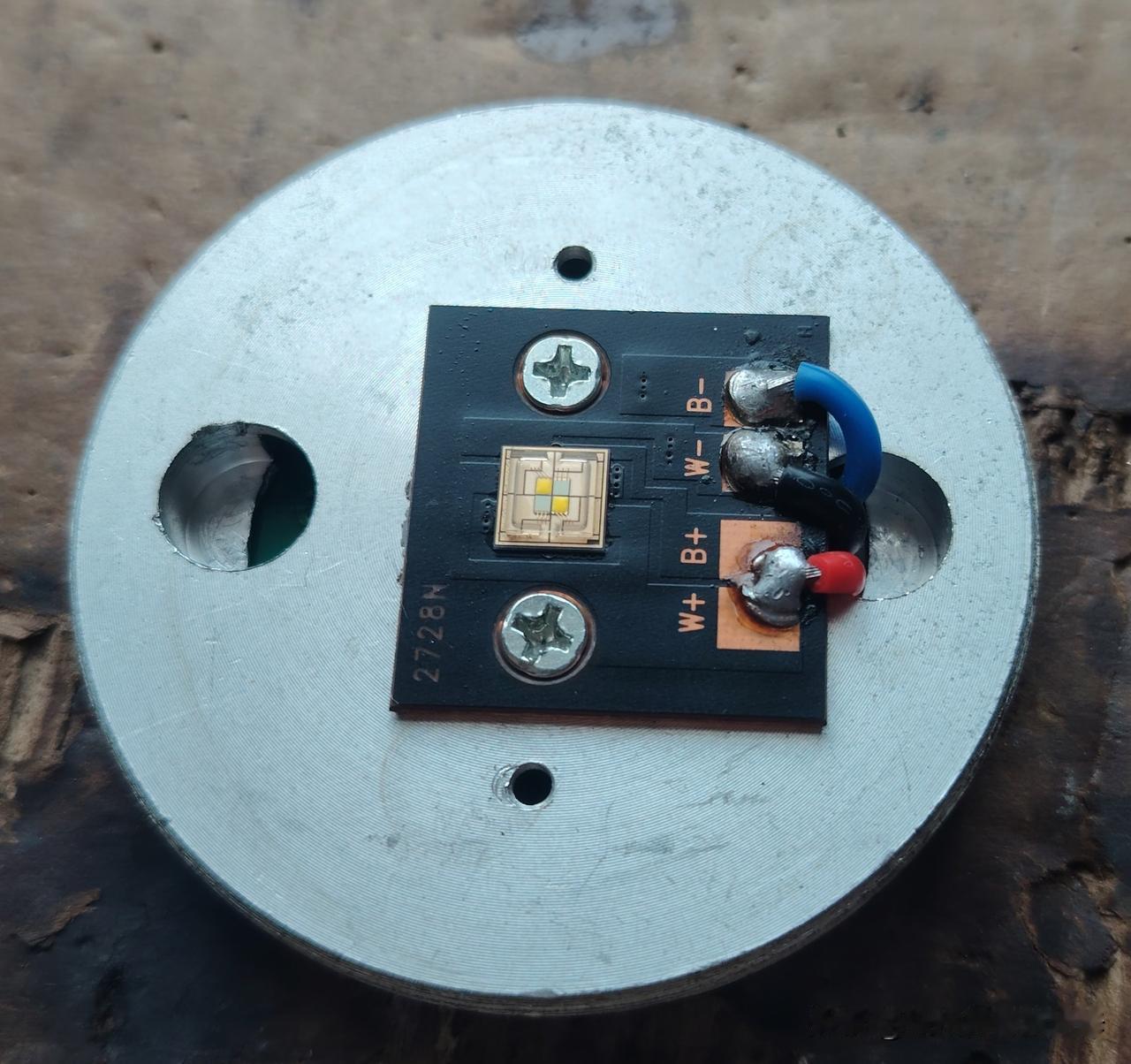

那故障就在灯板。把灯板拆下来，再撬开驱动板，这是一个SOP8封装的驱动芯片，输出两路，控制两个灯珠。测量时发现芯片供电二极管（应该是防反接，也可能是数据波形校正，具体没有资料可知），静态阻值异常。拆下来后发现已经损坏。

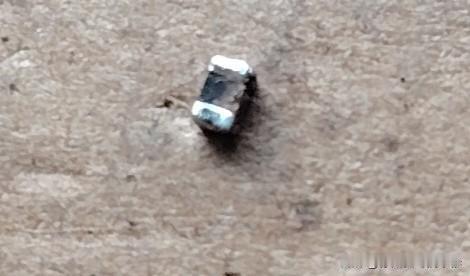

换了一个IN4148上去，通电瞬间就烧了。一个MCU芯片耗电能有多大？怎么会烧呢？再查，发现挨着二极管的贴片电容竟然漏电了，快短路了。
这个电容必须有，还要紧挨着MCU。
更换后电筒功能恢复正常。
