提升可制造性和可靠性的 PCB 布局技巧 🛠️
优秀的 PCB 设计不仅仅是布线那么简单。它关乎为制造、组装以及长期可靠性进行设计。
以下是一些实用的布局指南，它们能带来真正的改变 👇
✅ 在焊盘和元件之间保持适当间距
足够的间距可以防止焊锡桥接，提高产量，并确保组装稳定性。

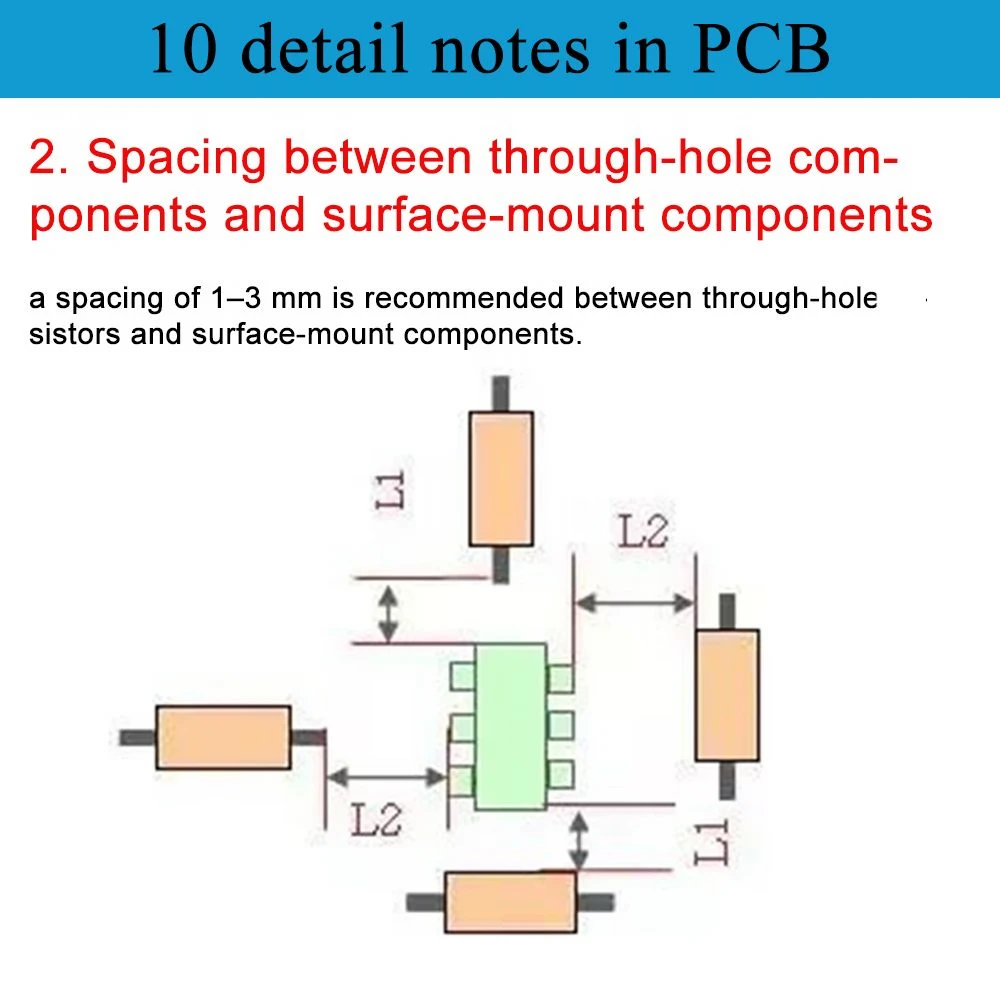

✅ 在通孔元件和 SMT 元件之间保持安全距离
留出 1–3 毫米的间距，以避免组装和返工时的麻烦。
✅ 将去耦电容放置在 IC 电源引脚附近
每个电源引脚都应配备自己的电容，并尽可能靠近放置——这能减少噪声并提升电源完整性。
✅ 注意 PCB 边缘的元件放置
靠近板边缘的元件应与去毛边方向平行放置，并保持安全距离，以避免机械应力。
✅ 遵循焊盘连接的最佳实践
避免相邻焊盘之间的焊锡桥接
在铜浇注中使用热缓解设计以改善焊接效果

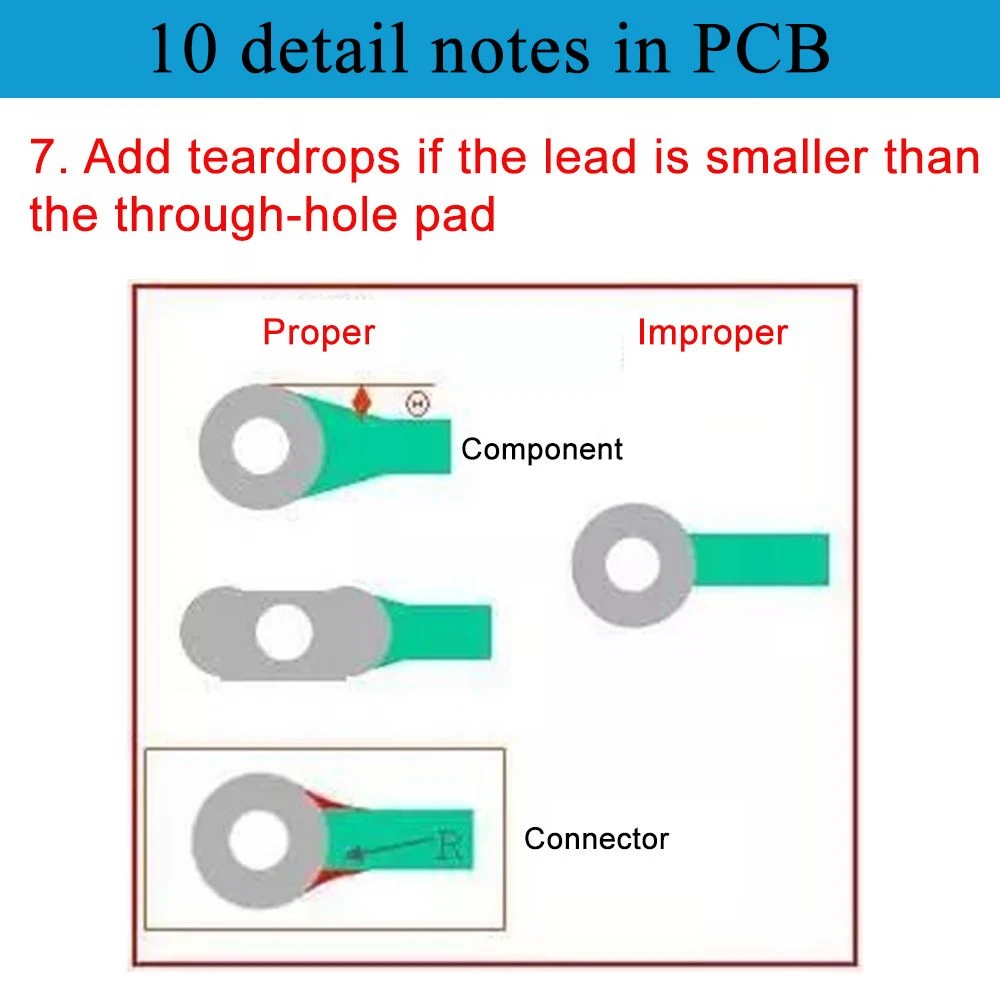

在迹线比焊盘窄的地方添加泪滴形过渡
保持焊盘两侧迹线宽度的均匀性

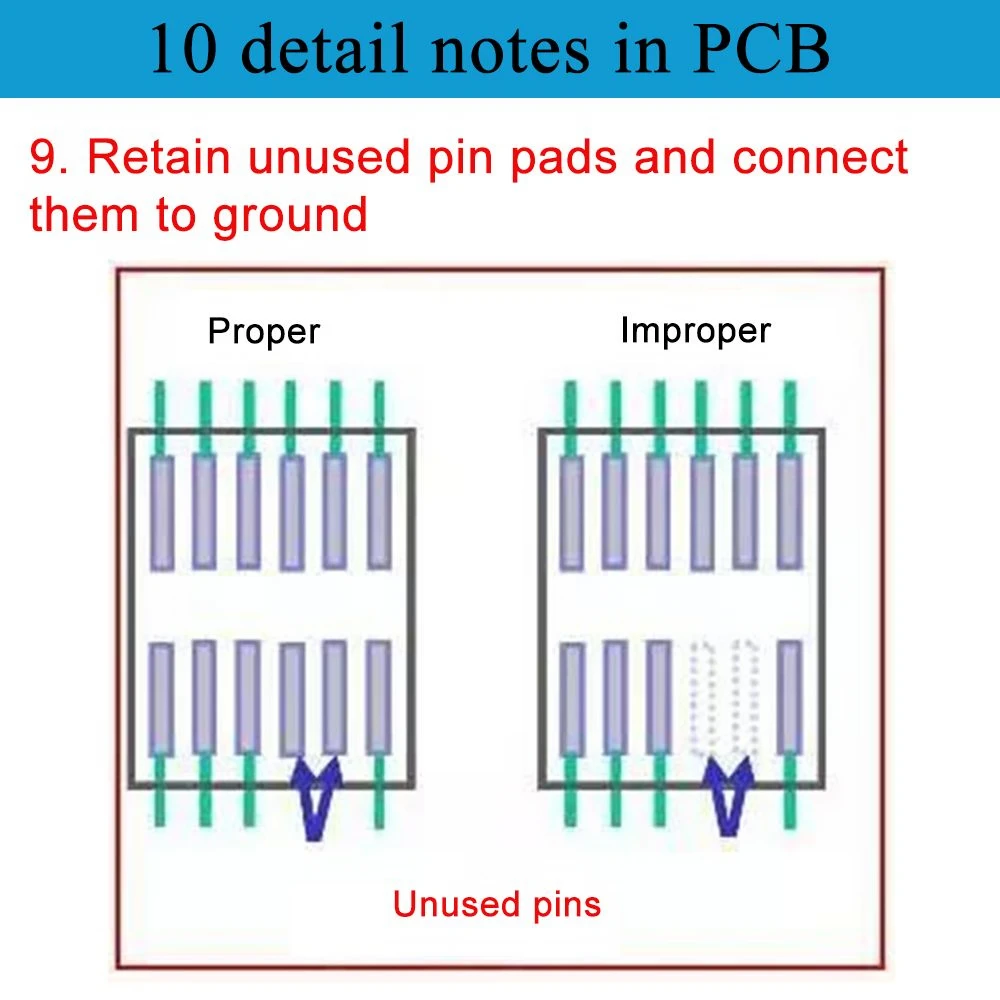

保留未使用的引脚焊盘并将其连接到地
避免在焊盘上直接放置过孔以防止焊锡吸入
📌 这些小的布局决策能显著提升 DFM、组装质量以及长期可靠性。
