为什么信号完整性会随着设计速度的加快而突然成为瓶颈？
在低数据速率下，信号表现良好——通常完全在系统裕量之内。
但随着速度攀升，高频效应开始占据主导。
🔻 过冲振铃
🔻 反射
🔻 串扰
🔻 地反弹
🔻 阻抗失配
这些问题开始占据主导地位——并可能严重限制 I/O 和内存性能。
那么如何保持领先？
以下是 7 项实用措施，以确保高速 PCB 设计中的信号完整性。
让我们深入探讨第 1 部分 👇
1️⃣ 阻抗控制
维护信号完整性的最有效方法之一。
目标很简单：匹配走线阻抗，并在反射演变为错误之前进行管理。
常见终端策略：
🔸 并联 – 在负载附近放置等于走线阻抗的电阻

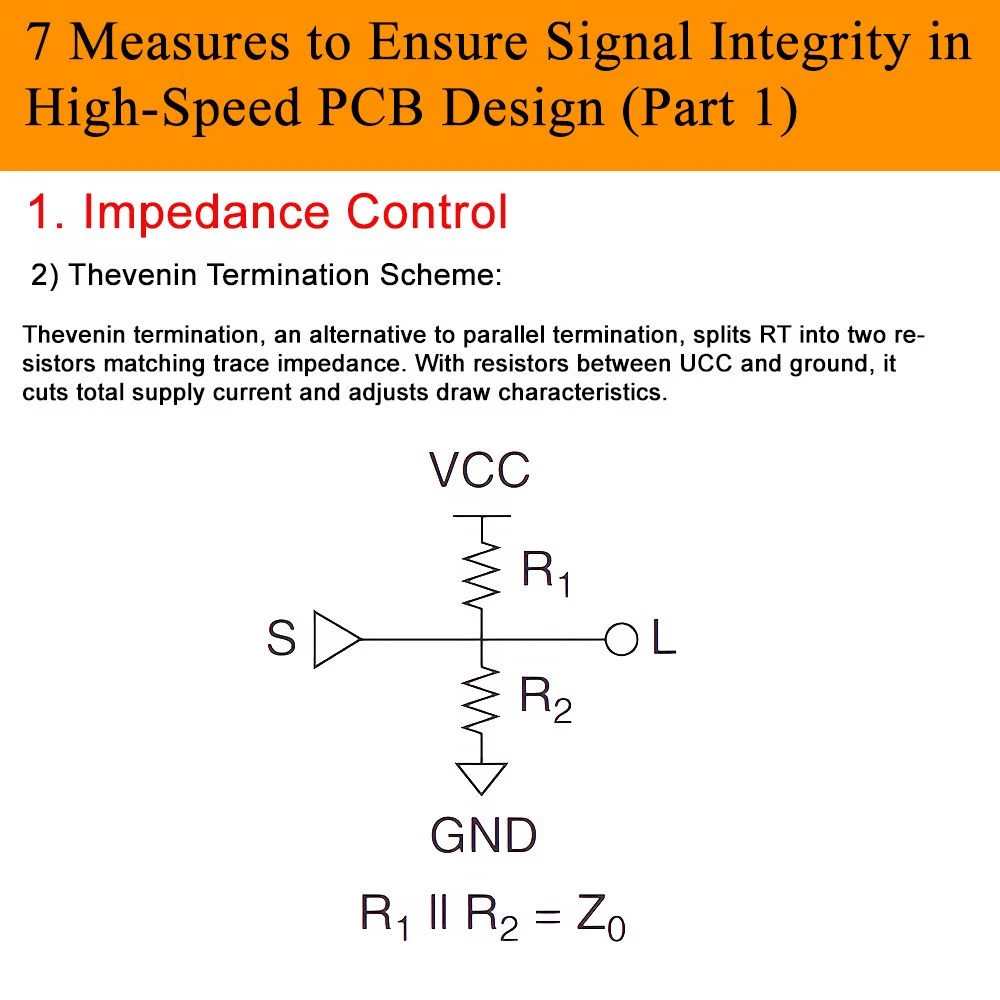

🔸 Thevenin – 使用两个电阻来降低直流电流
🔸 主动并联 – 偏置电压以实现更好的电流控制
🔸 串联 RC – 阻挡直流，吸收高频分量
🔸 串联 – 匹配源阻抗，抑制二次反射

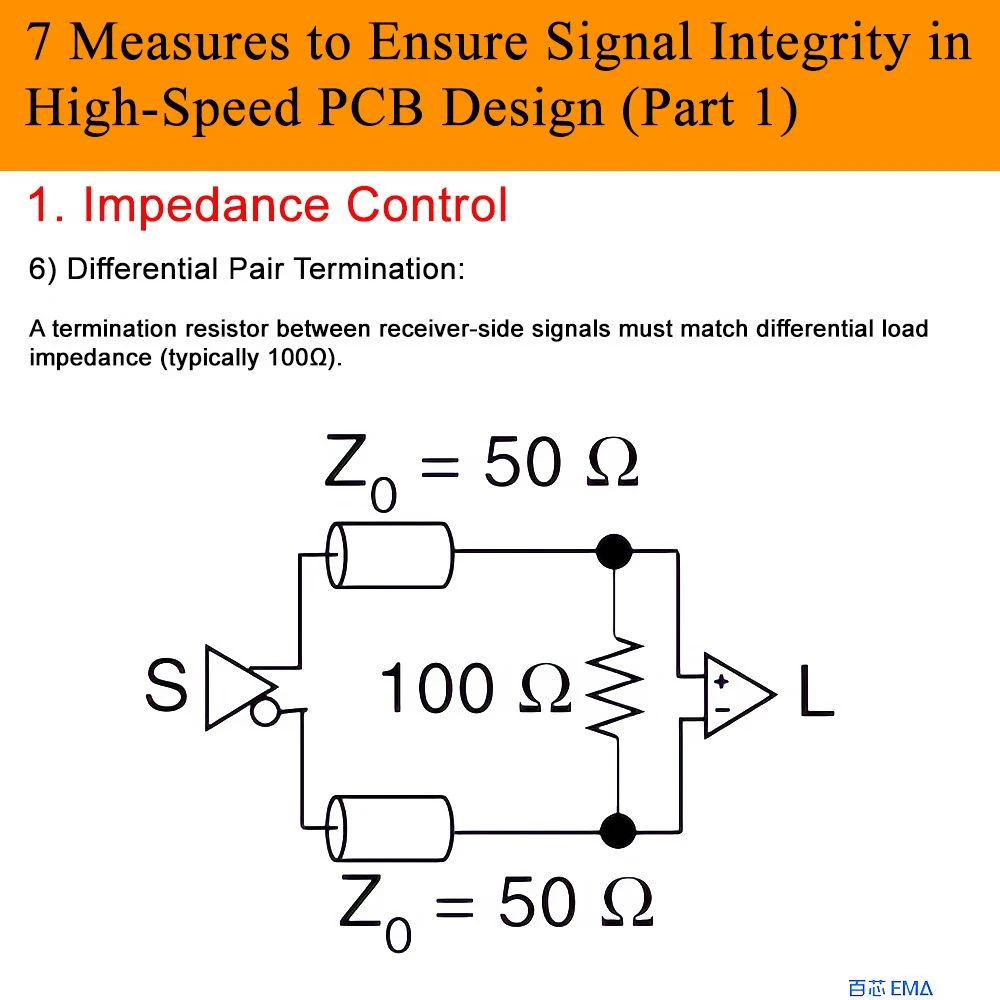

🔸 差分对 – 匹配差分负载（通常为 100 Ω）
每种方法在功耗、时序和复杂性方面都有权衡。
没有通用的解决方案——只需为你的接口和拓扑选择合适的匹配。

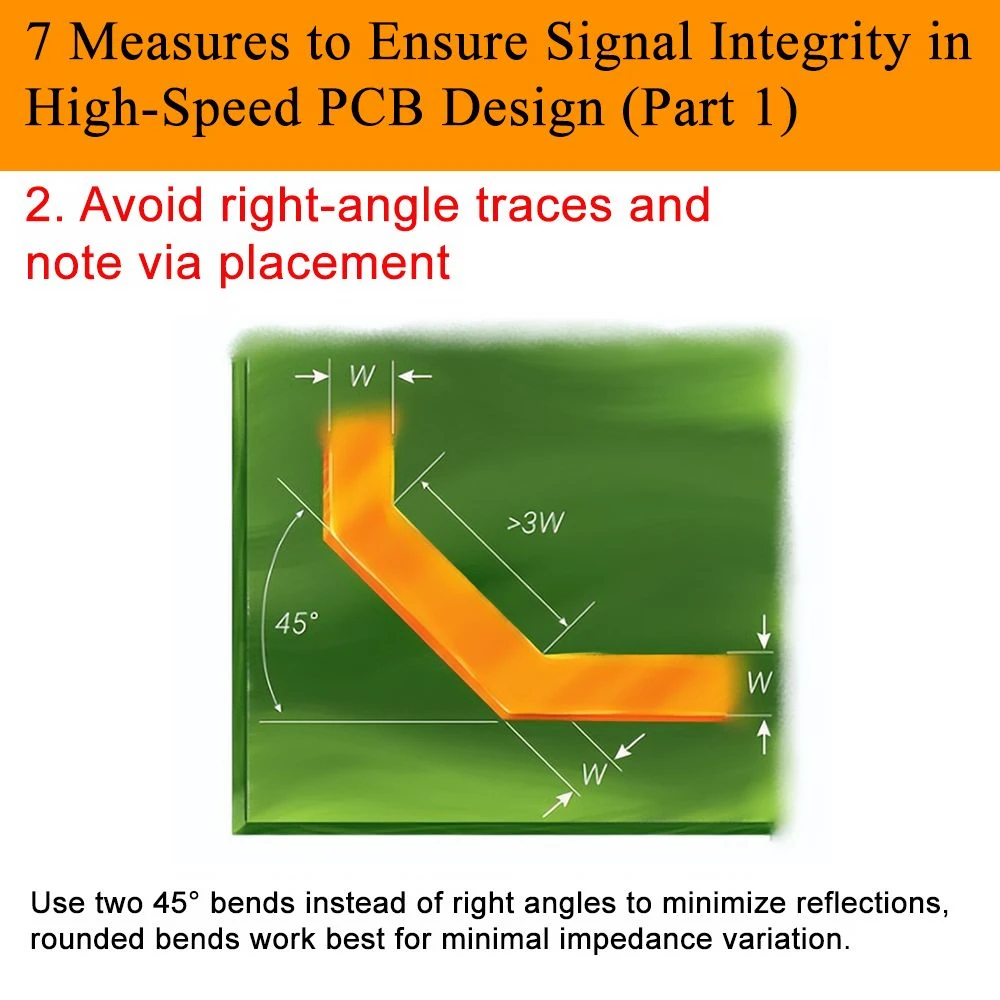

2️⃣ 避免直角走线并注意你的过孔
直角和放置不当的过孔会产生阻抗不连续性和额外辐射。
用两个 45° 弯曲或平滑曲线替换 90° 角——这些小变化能将反射控制在可控范围内。
3️⃣ 考虑耦合进行布线
高速布线不仅仅关乎单个走线——而是信号之间的交互方式。
✅ 在相邻层上正交布线信号，以最小化耦合
✅ 保持并行走线短；避免长时间并排布线（>500 mil）
✅ 在可能的情况下减少驱动器扇出和负载数量
在高数据速率下，小小的布线决策会产生重大影响。#硬件 #pcb #电路 #高速信号
