第 2 部分将焦点转向迹线之间以及电源和地周围发生的情况——串扰、开关噪声、EMI 和信号损耗。
让我们深入探讨 👇

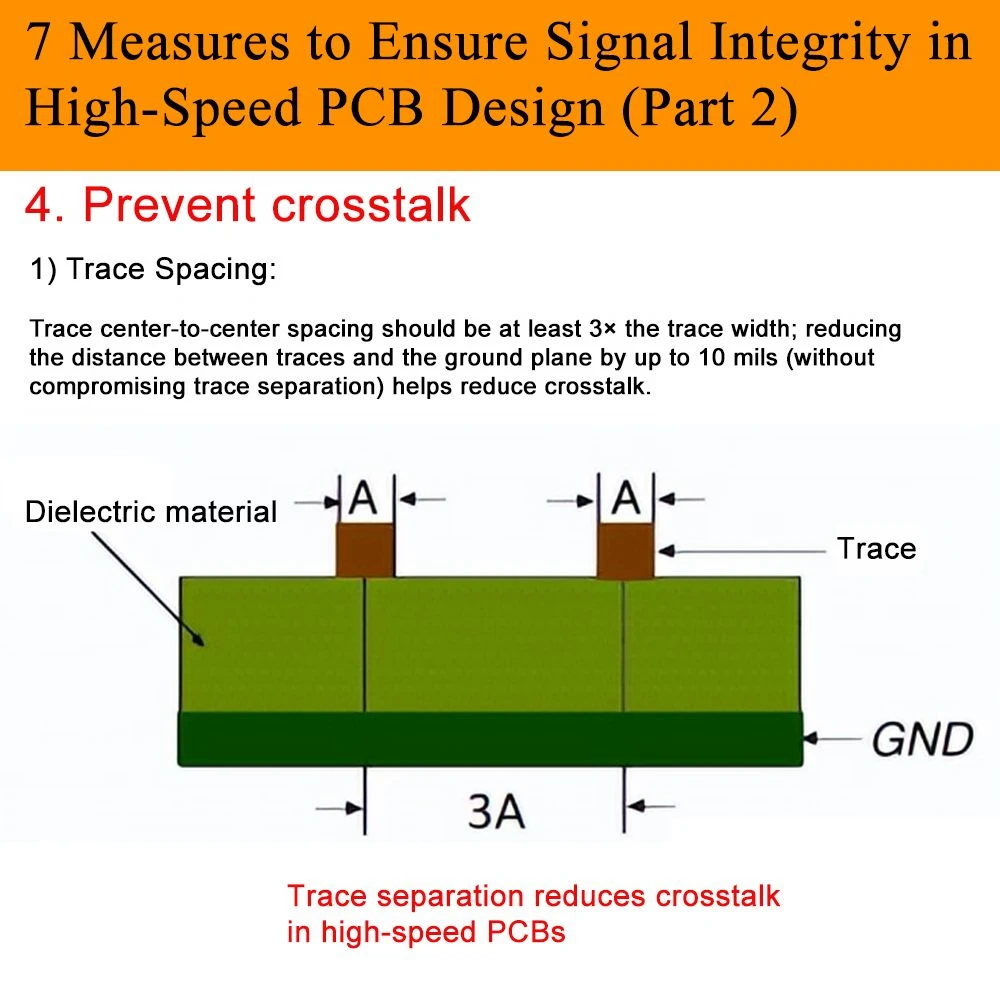

4️⃣ 防止串扰
串扰在很大程度上是一个几何问题。
🔸 增加迹线间距
🔸 在层间使用实心地平面
🔸 在需要时选择低 k 材料

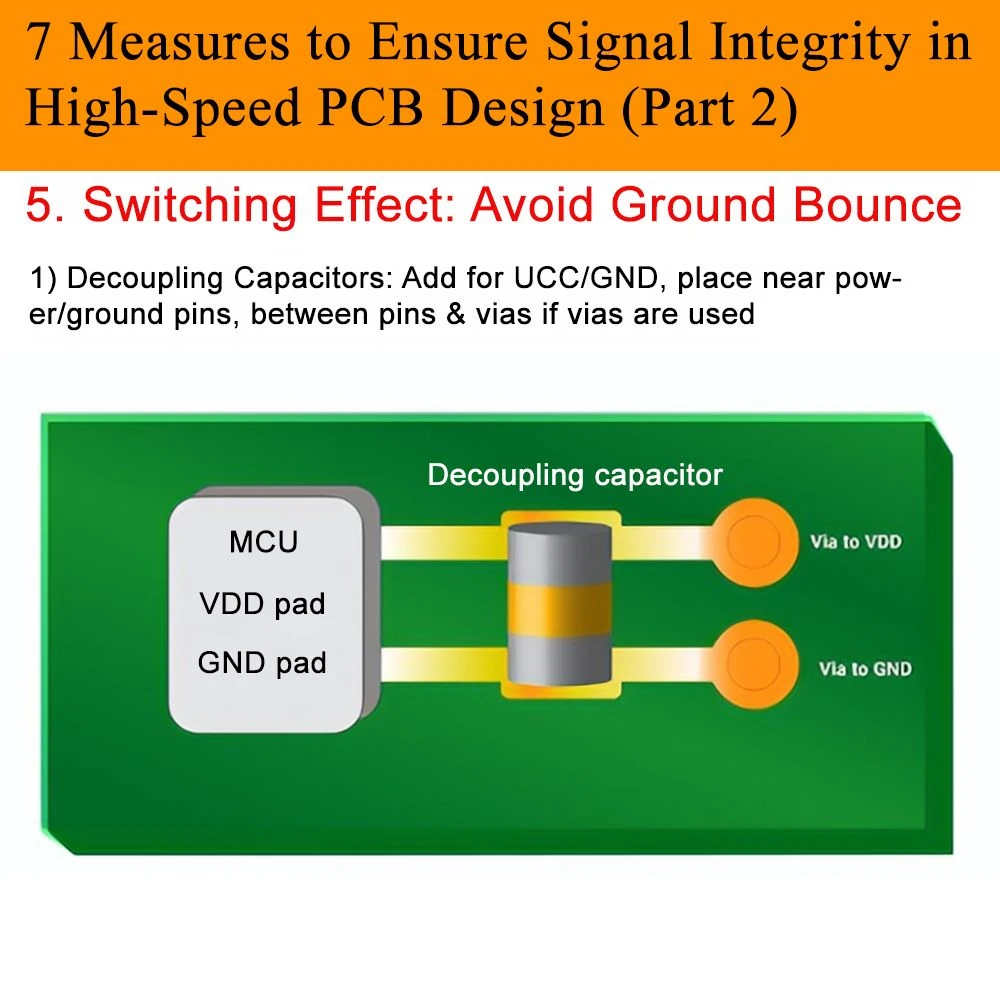

5️⃣ 开关效应 – 避免地反弹
随着边沿速率上升，电源完整性和信号完整性变得紧密耦合。
🔸 去耦电容的放置比数量更重要
🔸 优化过孔和电容连接
🔸 控制边沿速率
🔸 管理引脚和负载

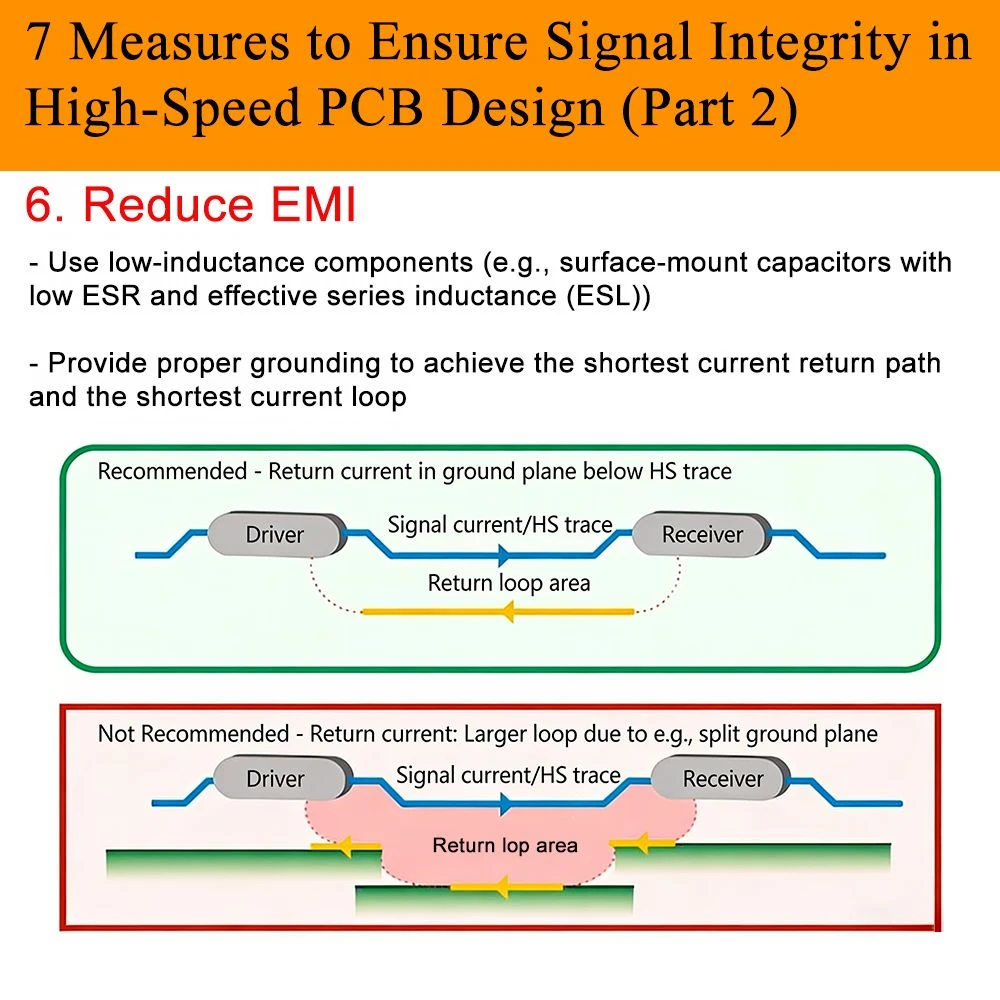

6️⃣ 减少 EMI
EMI 通常是一个返回路径问题。
🔸 使用低电感组件（低 ESL 电容）
🔸 提供连续参考平面，以便返回电流紧跟信号
🔸 最小化电流回路面积 – 分割平面几乎总会让情况更糟，而不是更好
7️⃣ 防止传输损耗
在更高的数据速率下，衰减不可避免 – 但可以管理。
🔸 仔细选择 PCB 材料和层叠结构
🔸 使用系统级技术：可编程差分输出摆幅、预加重、接收器均衡
🔸 这些不会修复通道，但它们扩展了通道能够可靠推送的距离
第 2 部分实际上是关于交互效应：信号如何耦合，电源和地如何响应，以及损耗如何沿通道累积。
此时，大多数信号完整性风险已经由设计选择、层叠决策和布线规范所塑造。#硬件 #pcb #设计 #电路
