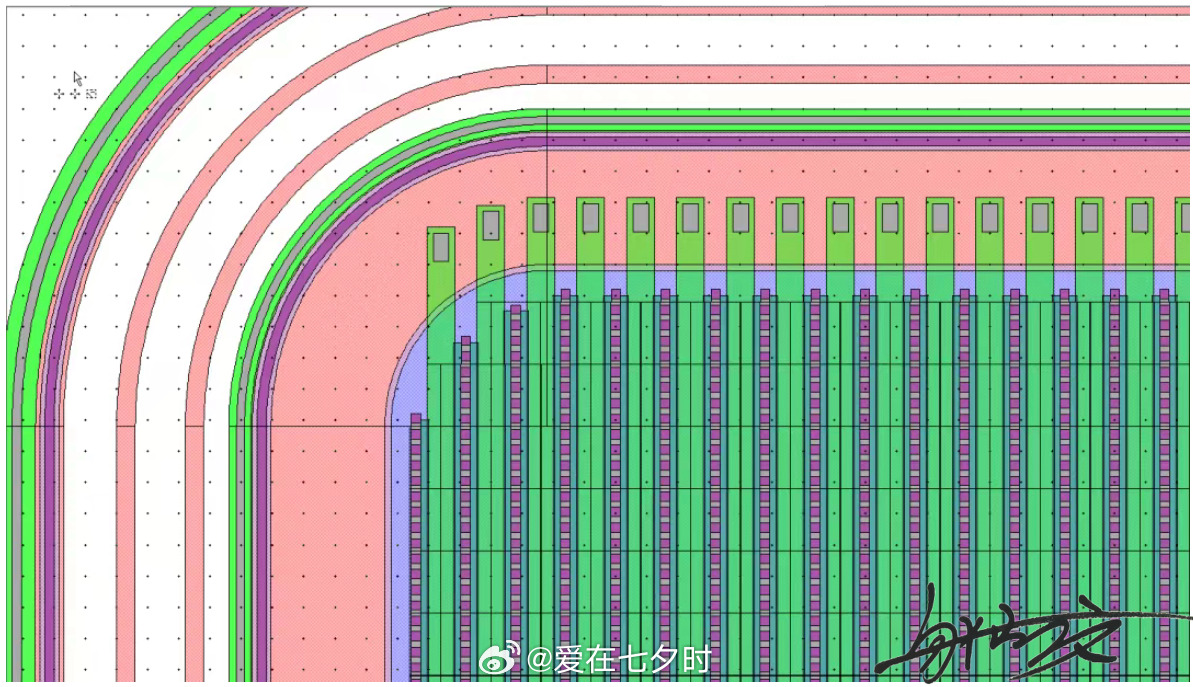

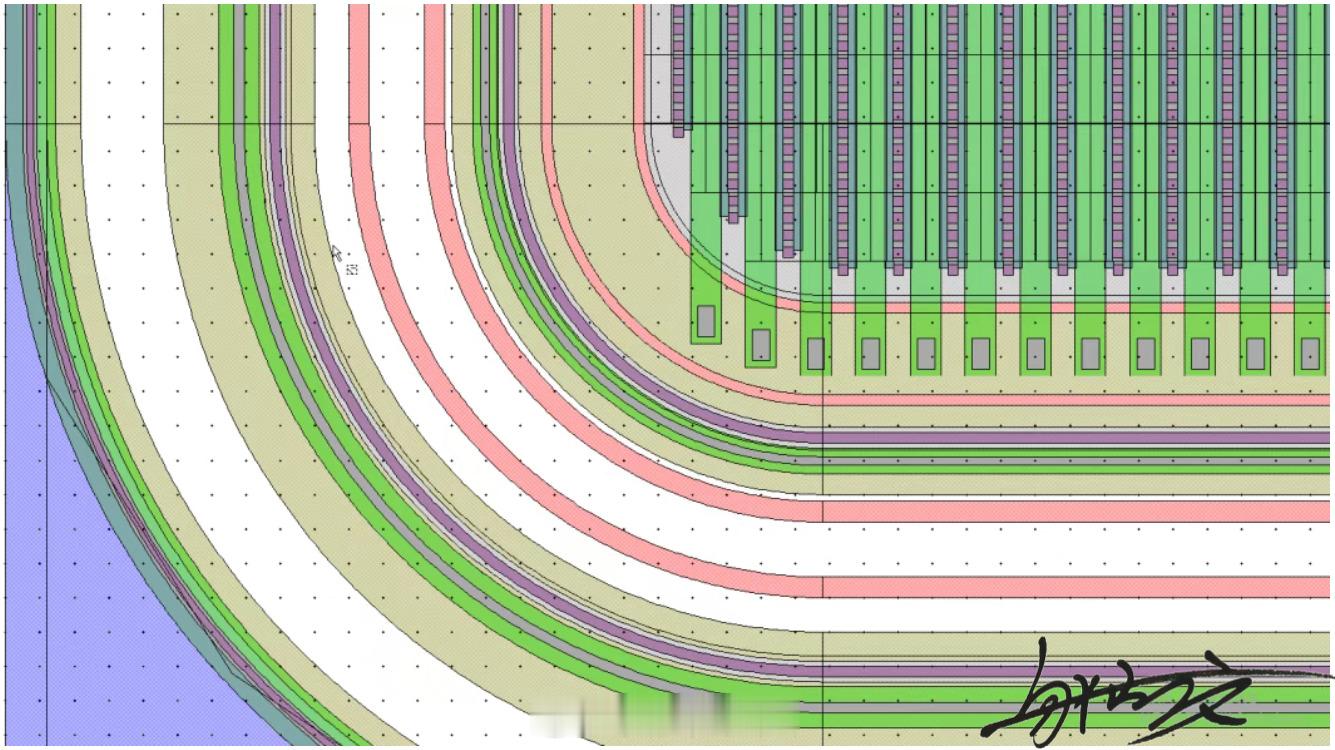

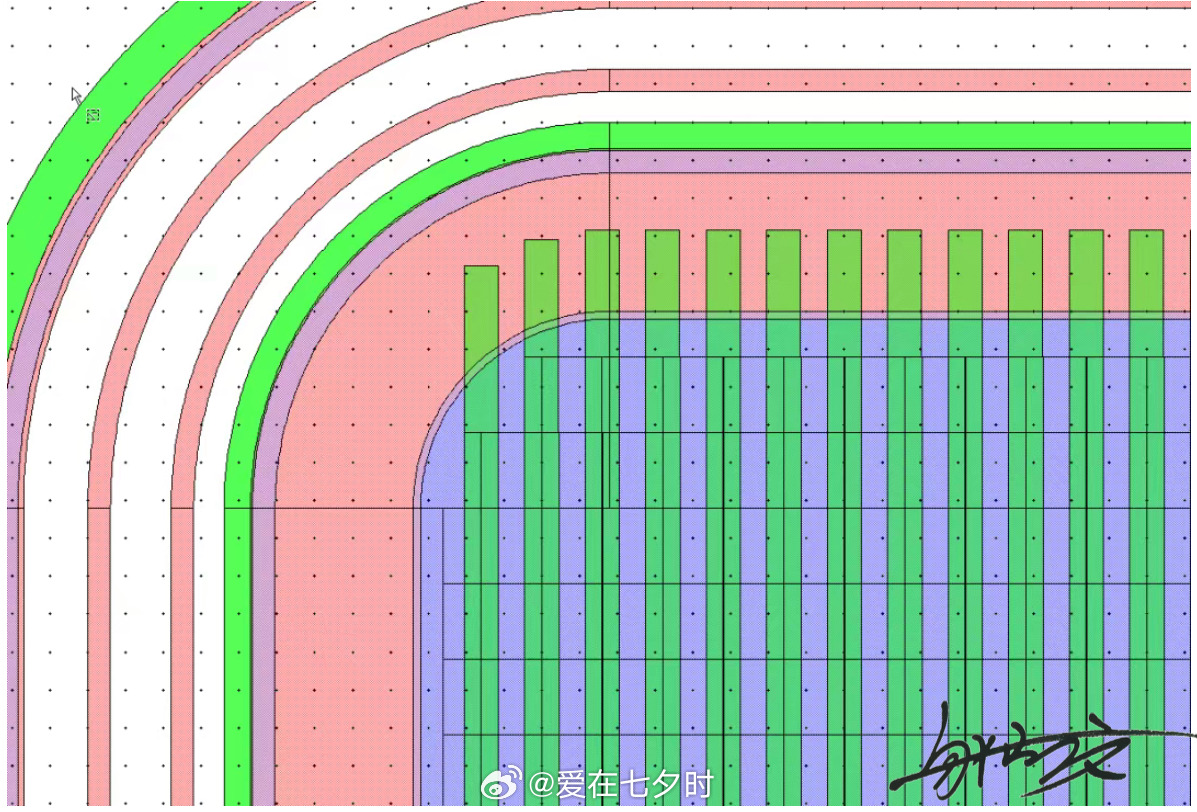

半导体VDMOS芯片是由元胞并联+边缘耐压终端区两大部分构成，而芯片版图又分为有源元胞区（Active Cell） + 终端保护区（Termination）两大区域。版图上其中的每一圈可对应的是P⁺场限环（FLR）、多晶硅场板（PFP）、金属场板（MFP）和沟道截断环（CSR）。另外，VDMOS 芯片的核心性能指标主要是导通电阻 Rds (on)、击穿电压 BVDSS、栅极电荷 Qg、开关速度、漏电、可靠性等。因此，VDMOS芯片的版图性能优化主要集中在两个方面，即：有源元胞区优化：一是减小元胞节距、选用高密度六边形元胞，提升单位面积沟道宽度，降低导通电阻；同时合理设计JFET窗口，减小JFET区电阻，避免夹断效应恶化导通特性。二是优化多晶硅栅版图，缩小栅源、栅漏重叠长度，降低寄生电容与栅极电荷，提升开关速度，兼顾耐压性能。三是加密源极接触孔、保证P-body体区良好接地，抑制寄生BJT开启，提升器件雪崩可靠性与电流均匀性。另一个就是终端保护区优化：采用场限环结合场板结构，合理调整环数、环间距与场板延伸长度，平滑芯片边缘电场，消除电场集中，提升击穿电压、降低表面漏电。同时优化终端尺寸，在满足耐压规格的前提下压缩终端面积，降低芯片成本，并预留划片隔离缓冲区，避免切割损伤导致器件失效。
