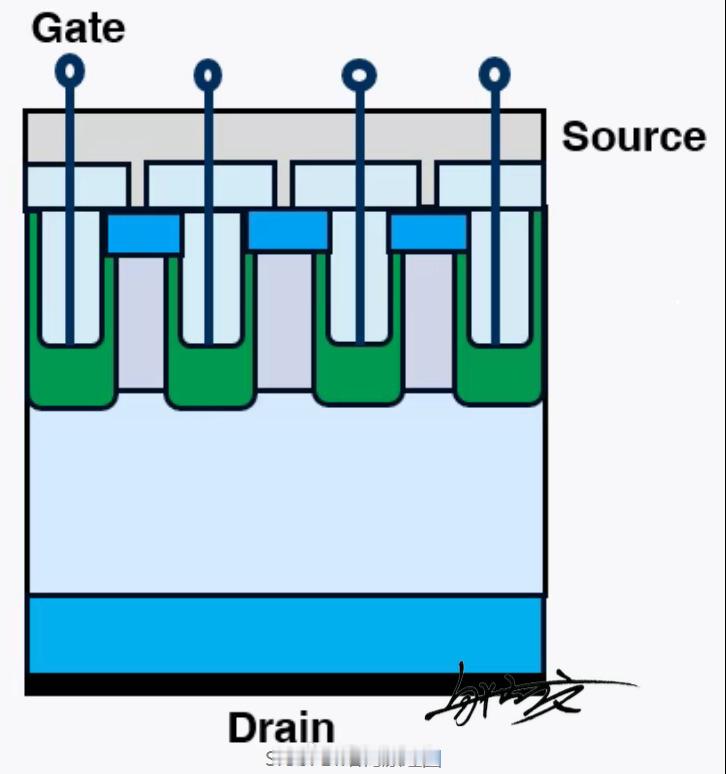

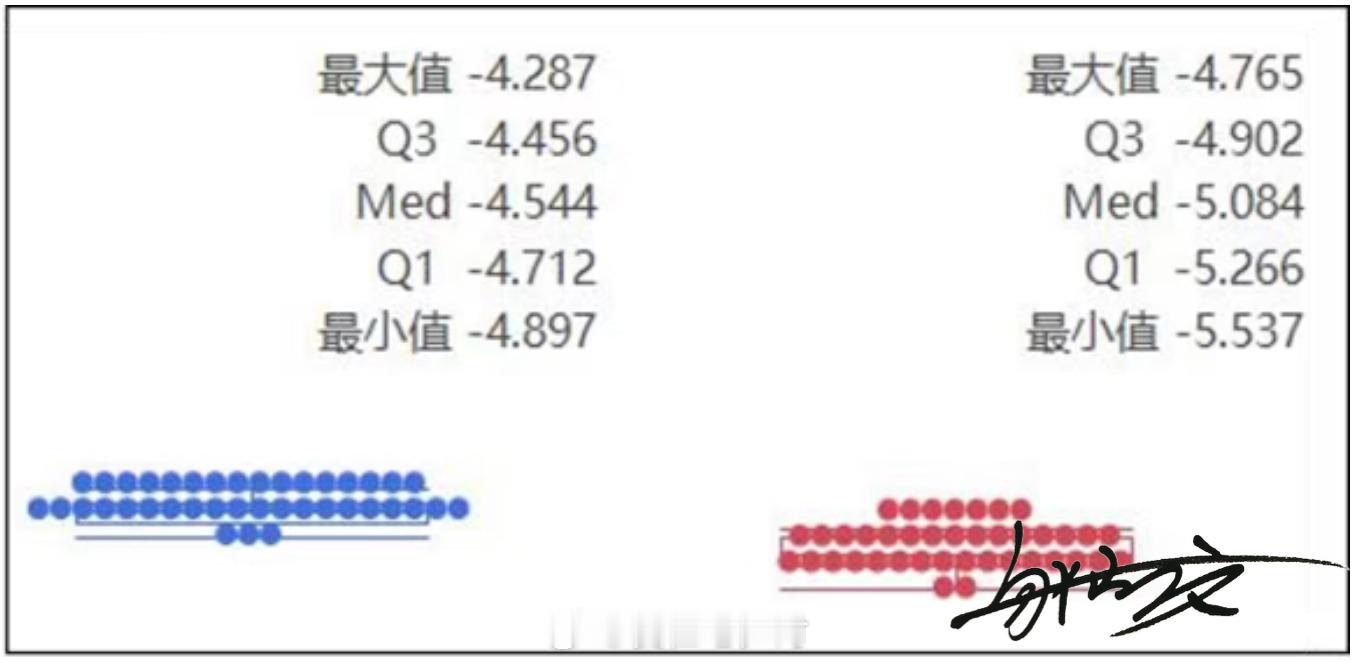

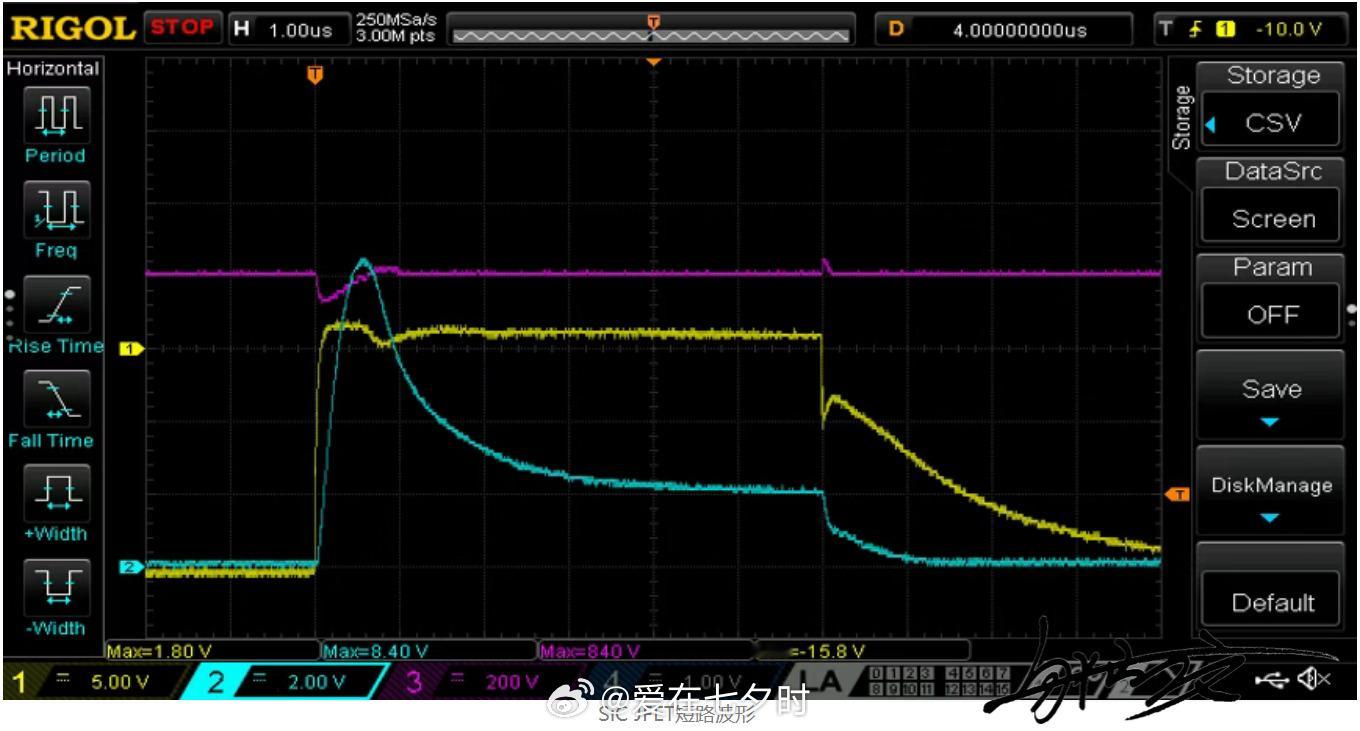

碳化硅结型场效应晶体管（SiC JFET）是近年来备受关注的新型功率半导体。它是属于单极型、结型功率器件，依靠PN结反向耗尽层控制N型体导电沟道，且没有栅氧化层，电子在半导体体内沟道输运，不是表面反型层沟道。简单来说，可以把它看作一个 “天生性能极强，但脾气有点特殊” 的开关器件。谈到SiC JFET的核心优势，莫过于它将碳化硅的材料特性发挥到了极致，并且规避了MOSFET的一些固有弱点，主要体现在极致的低导通损耗、更高的可靠性和强悍的鲁棒性这三方面。然而，SiC JFET也有一个根本性的特点，它是“常开”型器件。也就是说，在没有任何栅极电压的情况下，它的源极和漏极之间是自然导通的。另外，SiC JFET当前比较典型的应用场景主要在固态断路器 SSCB、e‑Fuse 电子保险丝、热插拔、航空航天高温电源、高频感应加热、双向功率变换、深井勘探高温电子。因此，综合来看，SiC JFET可以看作是针对特定痛点优化的技术路线。它为了追求极致的低导通电阻和高可靠性，在驱动方式上做出了改变。也正因如此，凭借这些特性，SiC JFET非常契合那些对效率、可靠性和电流处理能力有极致要求的应用。
